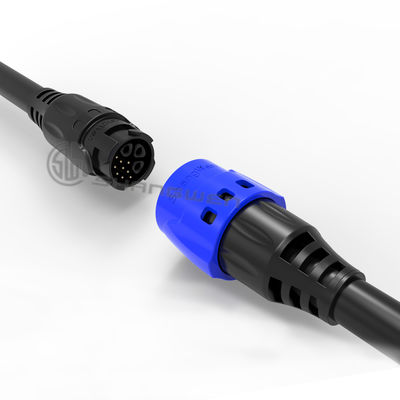

Environmental M19 Male Plug 3 Holes 9 Pin Industrial Connector With CE FCC
Ücretsiz numuneler ve kuponlar için bana ulaşın.
Naber:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Eğer herhangi bir endişeniz varsa, 24 saat online yardım sağlıyoruz.
xÜrün ayrıntıları
| Tip | SW19 Kendinden kilitlemeli seri | Başvuru | Sanayi |
|---|---|---|---|
| Cinsiyet | erkek | Endüstriyel elektronik | Aksesuarlar |
| Vurgulamak | M19 Industrial Connector,3 Holes Industrial Connector,Industrial Connector |
||
Ürün Açıklaması
Products Description
SW19 Self-locking series-3+9 Pin connector

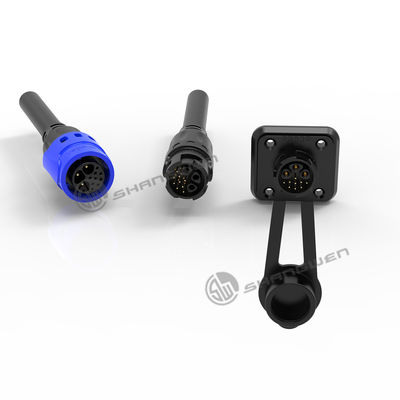

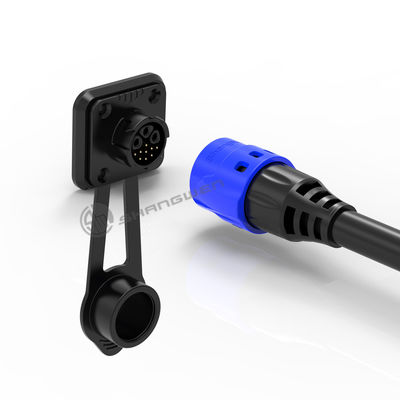

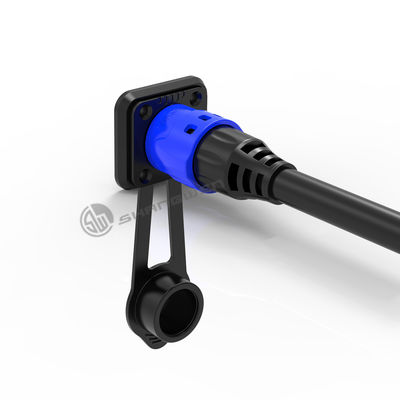

M19 series is an industrial connector, which includes male plug, female plug and male socket.
M19 series is an industrial connector, which includes male plug, female plug and male socket.
There are two locking methods:

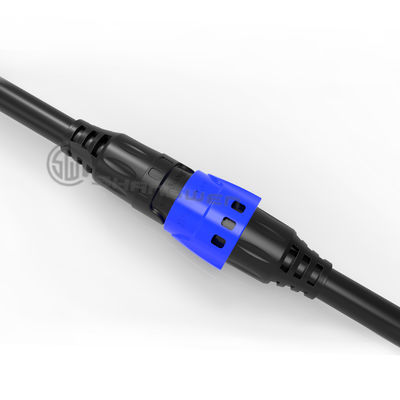

1. Push-pull self-locking connection
2. Plastic screw connection, both locking design is very reliable.
The material selection of the inner core uses gold-plated pin, which is conducive to the stable passage of the current. A variety of cores can be selected, making its application field more extensive.
The cable skin is molded by a plastic wrap mold. All materials comply with environmental RoHS standards, and passed CE,UL,FCC and other multinational certification. Male coordinate with waterproof apron, the waterproof grade of the connector up to IP67.

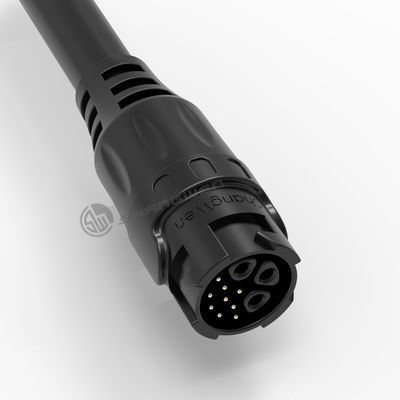

Model : SW19-12JSFT (3+9 pin male plug)
☑Connect reliably
☑Small size of product
☑Multiple cores -2,3,4,5,6,9,3+9 pin support multiple application scenarios
☑Waterproof rating IP67
1.Electrical parameters
Contacts NO. | 3+9 pin |
Rated current | 5A |
Rated voltage | 60V AC |
Withstand voltage | 125V |
Insulation resistance | ≥100mΩ |
Contact resistance | ≤10mΩ |
2.Mechanical parameters
Service life | ＞1000 times |
Power line | Φ4.5mm-Φ11mm |
Cable size | 0.3mm²-2.5mm²(22AWG-12AWG) |
Type of terminals | Screw terminal and soldering terminal available |
3.Material and environmental parameters
Shell&insulated parts | High performance engineering plastics |
Contacts | Copper alloy |
Contact diameter | Φ1.0mm |
Protection degree | IP67 |
Flame-retardant grade | UL94-V0 |
Temperature range | -40℃~105℃ |
4.Size reference (unit /mm)
